YAW-5000AM型電液伺服錨板靜載承壓試驗機產品簡介

可滿足錨板靜承壓試驗，同時適用于水泥、混凝土的抗壓試驗、靜壓彈性模量試驗。采用了液壓動力源驅動，電液伺服控制技術，可實現閉環控制及自動檢測。

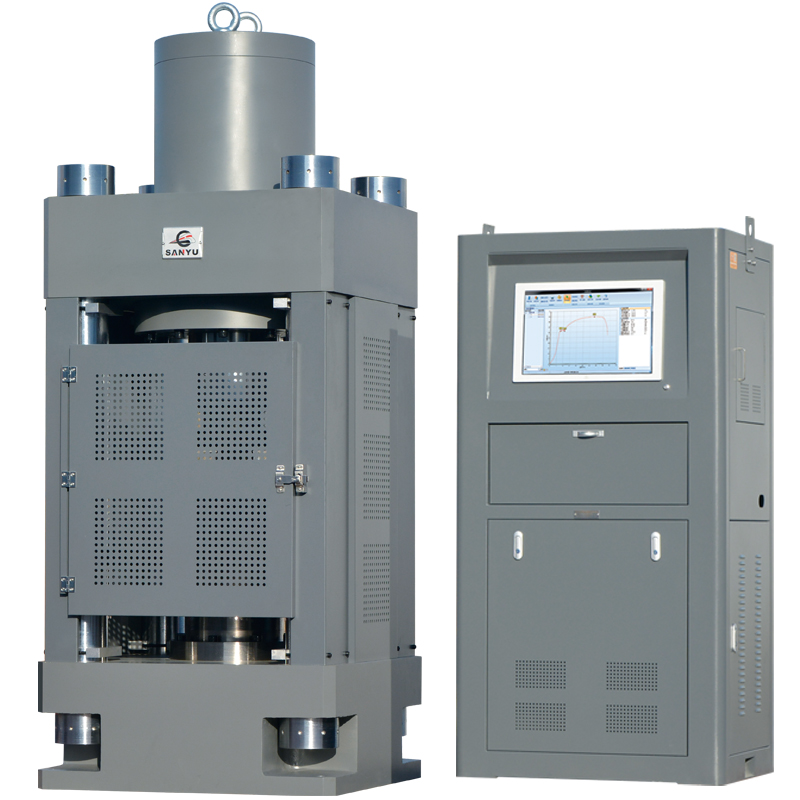

YAW-5000AM型微機電液伺服錨板靜載承壓試驗機是采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由試驗主機、油源（液壓動力源）、測控系統、試驗器具四部分組成，試驗力5000kN，試驗機準確度等級優于1級。

YAW-5000AM型微機電液伺服錨板靜載承壓試驗機能按照相應國家標準進行加荷速率設置并滿足標準加荷速率控制指標對錨板、混凝土等材料進行額定試驗力下的抗壓試驗，具有負荷、時間及試驗曲線動態顯示及及時控制功能和試驗力保持功能。

該試驗機是主機油源分體結構；該試驗機及配件可滿足錨板靜承壓試驗，同時適用于水泥、混凝土的抗壓試驗、靜壓彈性模量試驗。配以適當的夾具和測量裝置可滿足混凝土的劈拉試驗、抗折試驗、靜壓彈性模量試驗。

該試驗機及配件符合GB/T2611、GB/T17671、GB/T16826、GB/T50081、TB3193-2016標準要求。

YAW-5000AM型電液伺服錨板靜載承壓試驗機技術參數

試驗力：5000kN；

試驗機級別：1級；

試驗力測量范圍：1%-100%FS（全程不分檔）；

位移測量分辨力：0.001mm；

主機結構：四柱框架式；

力、位移保持控制范圍：0.3%-100%F•S；

壓縮空間：460mm；

活塞行程：400mm；

活塞位移速度：0-50mm/min；

壓板尺寸：φ300mm；

活塞運動方向控制：雙向油缸；

立柱間有效距離：600×600mm；

主機外形尺寸：1100×1100×2600 mm；

控制柜外形尺寸：860×640×1780mm；

整機功率：3.5kW（AC380V）；

整機重量：約6000kg。
