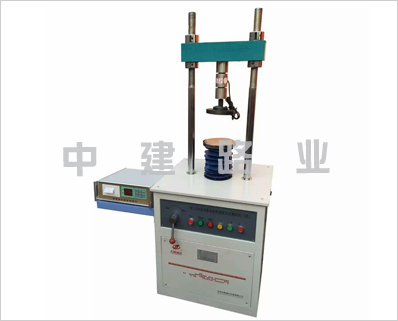

一、TC-T20型路面材料強度試驗儀主機(數顯路強儀)產品描述：

路面材料強度試驗儀用于測定各種土工試件的無側限壓強度，間接用抗拉強度、承載比試驗；還可用于測定瀝青混合料的馬歇爾試驗，以及其它多種需要施加垂直載荷的試驗。

二、TC-T20型路面材料強度試驗儀主機(數顯路強儀)技術參數

1、儀器*大額定載荷：200KN

2、絲杠托盤*大垂直移動距離：200毫米

3、電源：AC380V50HZ

4、工作速度：快速，50毫米/分；慢速，1毫米/分

5、手動速度：0.2毫米/圈

6、功率：0.8kw

三、TC-T20型路面材料強度試驗儀主機(數顯路強儀)結構

1、路面材料強度試驗儀為立柱框架式結構：它是由底坐、變速箱、立柱、橫粱、電機、電器開關等組成。

2、電動機由皮帶將動力傳給變速箱。變速箱通過一整套變速機構可使絲杠托盤獲得兩種機動升降速度、以滿足馬歇爾試驗和承載比試驗的要求。絲杠托盤的*大升降距離為125毫米。3、另外，為滿足試驗的其它要求，儀器還配備了搖把，用搖動絲杠托盤升降移動，橫梁上裝有一個固定螺釘孔、可將適當的測力環螺栓固定在橫梁上供試驗使用。

4、電器開關可控制電機的正轉（上升），反轉（下降）和停止。

四、TC-T20型路面材料強度試驗儀主機(數顯路強儀)操作規程

1、通電源檢查相位是否正常，上升按扭起動后必需上升，方可使用。

2、根據試驗具體要求，選擇速率手柄，手柄有3個選擇位置，（以手柄上刻線與標盤為準），將選擇手柄置于50mm/min位置，旋動開關，可使托盤獲得每分鐘50毫米的升降速度，適宜于做瀝青混合料的馬歇爾試驗。

3、將手柄選擇置于1mm/min的位置，旋動開關，可使托盤獲得每分鐘1毫米的升降速度，適宜做承載比（CBR）等試驗。

4、將手柄選擇置于0的位置，可用搖動可獲得1/6毫米圈的速度。

5、進行試驗時，先將測力環用螺栓固定在橫梁上,在將適當的附件(壓

頭)固定在測力環下,將試件置于絲杠托盤中間,然后進行試驗,試驗所施加的載荷量,可以從測力環百分表上讀出,(百分表指針回轉時)。

6、絲杠托盤升降*大距離不應超過125mm。

7、使用結束后,應將儀器擦凈,放于干燥通風地方,以防銹蝕。

8、測力環每年應到當地計量部門進行年檢。

9、具體試驗方法參照有關試驗規程進行試驗。

五、TC-T20型路面材料強度試驗儀主機(數顯路強儀)注意事項

1、機器變擋時，允許在機動狀態下進行，若變擋困難，嚴禁強力操作。

2、斷電后，通過搖把與變擋手柄的配合進行，至搖把搖不動，說明已掛上擋，取下搖把后，方可通電進行正式試驗。

六、路面材料強度試驗儀裝箱單

1、主機：1臺

2、搖把：1個

3、抗壓壓頭：1個

4、吊環螺栓：1只

5、使用說明書：1份

6、合格證：1份
