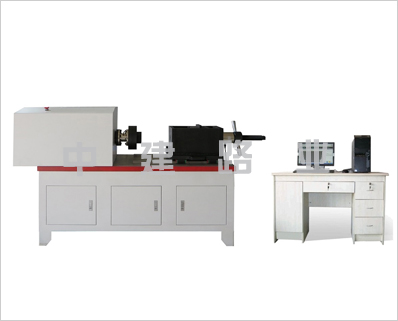

一．LN-W2000型微機控制高強螺栓檢測儀產品概述
LN-W系列微機控制高強螺栓扭矩系數試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對高強度螺栓、大六角頭螺栓做扭轉-拉伸力學的性能測試，可以測定扭矩、*大扭矩、扭轉角、扭矩系數、軸向拉伸力、扭斷力、扭矩-扭轉角之間的關系等技術指標，并有扭矩-軸力-扭轉角度等曲線。
本試驗機符合如下標準：GB1231—2006、GB/T3633、GB/T16823.2、GB/T16823.3、GB50205等標準，用戶也可以提供相關的技術標準，如ISO、ASTM、DIN、JIS，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
二．LN-W2000型微機控制高強螺栓檢測儀產品描述
1.主機：采用臥式結構，落地工作臺，以保證整機的剛性。電機、減速機、聯軸器、扭轉傳感器、軸力拉伸裝置等在一個中軸線上，并且同軸度≤0.2mm。
2.夾具：采用*合金結構鋼淬火處理，試驗機主軸采用合金結構鋼經過特殊熱處理工藝，不但使其有較高的硬度，亦有很高的韌性，保證了使用壽命。試樣的安裝、拆卸方便、快捷。
3.驅動系統：由進口交流伺服電機和進口交流伺服驅動器組成，速度調節范圍寬，加載均勻、穩定，伺服控制*，使用壽命長。
4.傳動系統：采用大扭矩減速器、直線導軌傳動，保證傳動的均勻、穩定及傳動精度，橫向空間范圍內任意調節。
5.測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集螺栓的扭矩，高精度軸力傳感器檢測螺栓的軸向力。計算機屏幕顯示試樣的扭矩、扭轉角度、軸向力以及各類曲線等。
6.LN-W2000型微機控制高強螺栓檢測儀軟件操作：
①控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。
②WindowsXP全中文界面，人機對話方式。計算機屏幕顯示試驗扭矩，扭轉角度，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。
③曲線坐標的大小可以根據實際的試驗數據進行調整。
④輸出打印各種試驗報表格式（報表格式可以Excel或Word格式輸出）。
⑤符合JB/T9370—2007《扭轉試驗機技術條件》及GB10128—2007《金屬材料室溫扭轉試驗方法》及螺栓相關數據處理的要求。
7.控制單元：控制系統是*新的計算機軟硬件技術，結合*新的半導體技術，在測扭矩、測扭角、測轉角、轉角速度控制方面可靠、*、易操作、靈活。
8.微機系統：采用微機完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能；配有試驗機專用軟件包，可根據標準、*或用戶提供的標準測量和判斷各種材料試驗的各種性能參數，并對試驗數據進行統計和處理；然后輸出各種要求格式的試驗報告和曲線圖樣。
計算機接到試驗開始指令，測量系統便自動清零；
自動換檔：根據負荷大小自動切換到適當的量程，以確保測量的精度；
自動存盤：試驗數據和實驗條件自動存盤，杜絕因突然斷電忘記存盤引起的數據丟失；
顯示方式：數據和曲線隨試驗過程動態顯示；
自動變速：試驗過程中橫梁速度可按預先設定的程序自動化，也可手動變化；
自動校驗：系統可自動實現示值的準確標定;
9.*保護系統：過載保護、過電流、過電壓、欠壓、超速、異常等多種保護。
三．LN-W2000型微機控制高強螺栓檢測儀技術指標
1.*大扭矩：2000N.m
2.軸力：500kN
3.扭矩測量范圍：20-2000N.m
4.軸力測量范圍：10-500kN
5.扭矩測量示值誤差：優于示值的±1%
6.相對分辨率：±0.5%
7.試驗扭矩重復性相對示值誤差：≤1%
8.扭轉角測量示值誤差：優于示值的±1%
9.扭矩分辨力：±1/300000碼，全程不分檔，分辨率不變
10.軸力測量示值誤差：優于示值的±1%
11.試驗機軸力重復性：≤1%
12.軸力分辨力：±1/300000碼，全程不分檔，分辨率不變
13.螺栓螺母規格：M16-M30
14.螺栓長度：60-280mm
15.夾頭間移動距離（兩夾頭間距離）：0-400mm，連續可調
16.兩夾具間同軸度精度：≤Φ0.2mm
17.扭轉角測量范圍：0～100000°
18.扭轉角精度：≤0.1°
19.扭轉角測量相對誤差：±1%以內
20.扭轉速度：3.6～360°/min任意設定，無級調速
21.扭轉速度相對誤差：設定值的±1.0%以內
22.電源電壓：AC220/380V±10%50Hz
23.平臺主軸中心高度≧100mm
24.扭轉方向：正轉反轉
25.微機軟件全自動控制
26.具備自動、手動卸荷功能。
四．LN-W2000型微機控制高強螺栓檢測儀主要配置
1.扭轉試驗機主機1臺
2.交流伺服電機（日本松下）1臺
3.交流伺服驅動器（日本松下）1套
4.扭轉角測量傳感器1只
5.高精度扭矩傳感器2000N.m1只
6.軸向壓力傳感器500kN1只
7.*型重型直線導軌2副
8.軸力檢測裝置1套
9.扭轉墊片1套
10.扭轉夾頭1套
11.行星擺線針輪減速機1臺
12.螺栓螺母試驗夾具（M16-M30）6套
13.FTS*測試試驗系統1套
14.WindowsXP中文控制計算機專用軟件1套
15.備份光盤1套
16.品牌計算機（聯想CPU2.8GHz，內存4G，500G以上）1臺
17.19吋液晶顯示器1臺
18.HPA4激光復印打印機（原裝墨盒1個）1臺
19.隨機工具1套
20.技術資料1套
含：產品使用說明書、軟件使用說明書、合格證明書、裝箱單等
